Coupe d'un mur à ossature bois : toutes les couches expliquées

Un mur à ossature bois, vu de loin, c'est du bois et de la laine. Vu en coupe, c'est sept couches qui ont chacune un rôle précis — et dont deux seulement travaillent mécaniquement.

Le problème, c'est que la plupart des coupes qui circulent en ligne oublient une couche, inversent le pare-pluie et le pare-vapeur, ou montrent une lame d'air qui ne ventile rien.

Comment lit-on une coupe de mur à ossature bois ? De l'extérieur vers l'intérieur, dans cet ordre : bardage, lame d'air ventilée, pare-pluie, ossature remplie d'isolant, voile de contreventement, barrière à la vapeur d'eau, contre-ossature et parement intérieur.

On va détailler chaque couche avec des épaisseurs réelles, celles que je porte sur mes plans d'exécution. Et surtout, on va voir pourquoi l'ordre n'est pas négociable.

Les sept couches d'un mur à ossature bois

Voici une coupe courante, celle d'un mur extérieur de maison individuelle avec bardage bois et isolation entre montants plus doublage intérieur.

#	Couche	Épaisseur type	Rôle
1	Bardage bois	22 mm	Protection aux intempéries et aux chocs
2	Tasseaux / lame d'air ventilée	22 mm	Évacuation de l'eau et de la vapeur
3	Pare-pluie	membrane, ou écran rigide 15 à 35 mm	Étanchéité à l'eau
4	Montants + isolant	45 × 145 mm	Structure et isolation
5	Voile de contreventement	12 mm (OSB 3)	Reprise des efforts horizontaux
6	Barrière à la vapeur d'eau	membrane Sd ≥ 18 m	Maîtrise de la condensation
7	Contre-ossature + parement	45 + 12,5 mm	Doublage isolant et finition

Total : environ 258 mm de mur fini. C'est l'ordre de grandeur à retenir. Un mur avec montants de 45 × 120 mm et sans doublage tombe plutôt autour de 200 mm ; un mur passif avec doublage extérieur dépasse allègrement 350 mm.

Deux remarques qui comptent.

D'abord, seules les couches 4 et 5 sont structurelles. Le voile de contreventement reprend les efforts horizontaux dus au vent appliqués en tête de mur et les transmet au soubassement. Les panneaux admis sont les panneaux travaillants en milieu humide — OSB 3 ou 4, contreplaqué CTB-X, particules CTB-H —, comme le rappelle la fiche « éléments de murs à ossature bois » de la filière. Sans lui, l'ossature n'est qu'un assemblage articulé.

Ensuite, le NF DTU 31.2 ne couvre pas les sept couches. Son domaine s'arrête au nu extérieur du pare-pluie et au nu intérieur du pare-vapeur. Le bardage relève du NF DTU 41.2, la plaque de plâtre du NF DTU 25.41. Trois DTU pour un seul mur : c'est là que naissent les trous dans les marchés.

Lire une coupe de mur de l'intérieur vers l'extérieur

Passons les couches une par une, dans le sens du flux de vapeur : de l'intérieur chaud vers l'extérieur froid. C'est comme ça qu'un mur se conçoit.

Le parement intérieur. Plaque de plâtre le plus souvent, lambris parfois. Il protège l'ossature et joue un rôle essentiel en sécurité incendie : une paroi à ossature bois nue, sans ses parements, ne répond à aucune exigence de résistance au feu.

La contre-ossature. Elle porte le doublage isolant et le parement. Le DTU impose un espacement de 60 cm maximum entre contre-ossatures, y compris pour les doublages extérieurs. Bois ou métal, les deux sont admis.

La barrière à la vapeur d'eau. Elle doit être du côté chaud. La solution simple : une membrane pare-vapeur de valeur Sd ≥ 18 m, qui maintient le facteur 5 avec tous les panneaux de contreventement conformes au DTU placés côté extérieur. La solution nouvelle depuis 2019 : le panneau de contreventement lui-même, sous conditions.

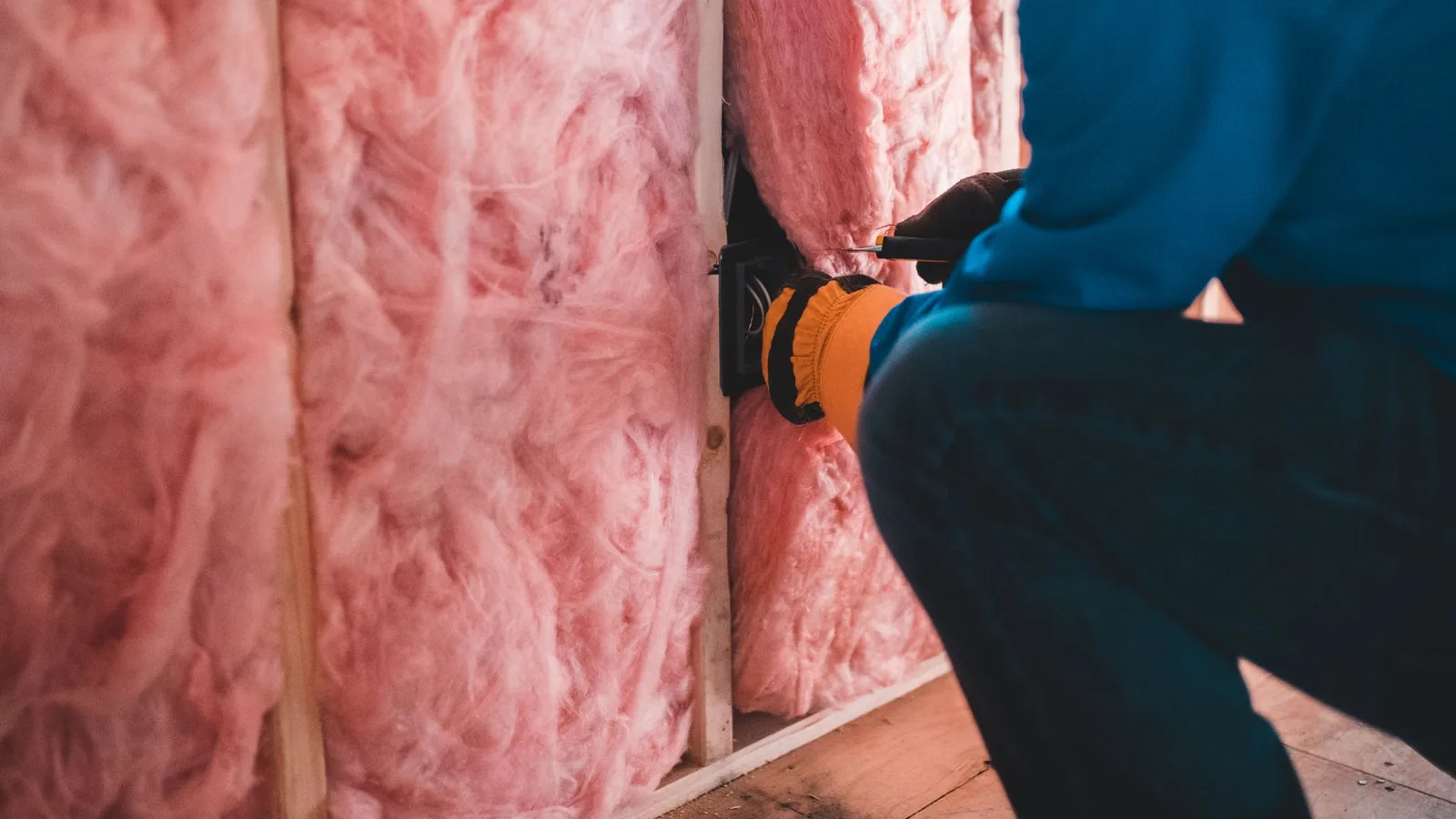

L'isolant entre montants. Le DTU le veut « serré mais non comprimé ». Une surcote de 5 mm entre la largeur de l'isolant et le vide entre montants suffit à assurer ce serrage. Un isolant comprimé perd de la performance ; un isolant flottant crée une lame d'air parasite.

L'ossature. Montants de 45 × 145 mm en résineux classé, traverses haute et basse, entretoises. Le DTU limite le vide entre montants à 60 cm — soit un entraxe de 645 mm avec des montants de 45 mm, comme détaillé dans notre décryptage du NF DTU 31.2.

Le pare-pluie. Membrane souple ou écran rigide en fibre de bois. Le rigide, épaisseur comprise entre 15 et 35 mm, s'utilise obligatoirement derrière un bardage à joints fermés, avec une étanchéité assurée en partie courante par l'assemblage rainure-languette.

La lame d'air. Elle doit être ventilée, pas seulement présente. C'est elle qui évacue l'eau qui a franchi le bardage et la vapeur qui sort du mur. Les tasseaux verticaux de 22 mm sont la solution la plus courante ; la ventilation elle-même relève du NF DTU 41.2.

Les quatre variantes de contreventement du DTU 31.2

Le voile de contreventement n'a pas une position unique. Le guide d'application du NF DTU 31.2 publié par le FCBA et le CODIFAB présente quatre coupes de parois types, et les quatre sont valables.

Configuration	Panneau travaillant	Barrière vapeur
Contreventement extérieur	côté extérieur	membrane pare-vapeur souple
Contreventement intérieur + écran rigide	côté intérieur	membrane pare-vapeur souple
Contreventement intérieur faisant office de barrière	côté intérieur	le panneau lui-même
Contreventement sur les deux faces	les deux faces	selon calcul

La troisième configuration est la nouveauté 2019, et c'est celle qui change le plus les habitudes. Elle repose sur la règle du facteur 5 : la barrière côté intérieur doit être cinq fois plus étanche à la diffusion de vapeur que celle côté extérieur.

Concrètement, avec un pare-pluie souple de Sd 0,18 m côté extérieur, le panneau intérieur doit atteindre 5 × 0,18 = 0,9 m de Sd. S'il y a aussi un panneau côté extérieur, la formule devient 5 × (0,18 + Sd extérieur).

Le piège : les valeurs Sd tabulées de la norme NF EN 13986 n'ont pas été jugées fiables par la commission de rédaction du DTU. Les valeurs doivent être déterminées par essai — en coupelle humide pour le panneau intérieur, en coupelle sèche pour l'extérieur. Autrement dit, on ne bricole pas cette règle avec une fiche technique commerciale.

Les erreurs de coupe qui coûtent le plus cher

Erreur fréquente : l'écran rigide derrière un bardage à claire-voie. Un pare-pluie rigide en fibre de bois est nécessairement associé à un bardage à joints fermés. Derrière un bardage à joints ouverts, il faut une membrane souple — et pas n'importe laquelle.

Erreur fréquente : le mauvais indice UV. Derrière un bardage à joints fermés, un pare-pluie 336 h, 1 000 h ou 5 000 h UV peut convenir selon la durée d'exposition en phase chantier. Derrière un bardage à joints ouverts, c'est 5 000 h UV obligatoirement. Un bardage à joints ouverts, au sens du DTU, c'est des joints ≤ 8 mm dont la surface totale reste sous 1,5 % de la façade.

Erreur fréquente : le recouvrement à sec derrière des joints ouverts. En simple recouvrement, le raccord entre lés doit alors être collé, au ruban adhésif ou au mastic-colle. À sec, il faut passer en double recouvrement pincé sous tasseaux.

Erreur fréquente : l'isolation extérieure non supportée. Depuis 2019, l'isolation par l'extérieur sous bardage rapporté doit être supportée. Non supportée, l'ouvrage n'est plus un bardage rapporté mais un vêtage — donc hors DTU, sous Avis Technique.

Ces quatre points ont un dénominateur commun : ils concernent l'enveloppe, pas la structure. C'est exactement l'inverse de ce que l'on redoute en général, où l'on passe deux heures sur la section des montants et cinq minutes sur le pare-pluie.

FAQ — Coupe de mur à ossature bois

Quelle est l'épaisseur totale d'un mur à ossature bois ?

Entre 250 et 320 mm pour un mur courant fini. Un exemple classique : bardage 22 mm, tasseaux 22 mm, montant et isolant 145 mm, panneau de contreventement 12 mm, doublage isolant 45 mm et plaque de plâtre 12,5 mm, soit environ 258 mm hors pare-pluie et pare-vapeur.

Dans quel ordre lit-on une coupe de mur à ossature bois ?

Le DTU 31.2 raisonne du nu extérieur du pare-pluie au nu intérieur du pare-vapeur. En pratique, on lit une coupe de l'extérieur vers l'intérieur : bardage, lame d'air ventilée, pare-pluie, ossature et isolant, voile de contreventement, barrière à la vapeur d'eau, contre-ossature et parement.

Le voile de contreventement se pose-t-il à l'intérieur ou à l'extérieur ?

Les deux sont admis par le NF DTU 31.2, qui présente quatre configurations types : contreventement extérieur, contreventement intérieur avec écran rigide, contreventement intérieur faisant office de barrière vapeur, et contreventement sur les deux faces. Le choix dépend du mode d'étanchéité à la vapeur retenu.

Peut-on supprimer le pare-vapeur dans un mur à ossature bois ?

Oui, depuis la version 2019 du DTU 31.2, à condition d'appliquer la règle du facteur 5 : le panneau intérieur doit être cinq fois plus étanche à la vapeur que la barrière extérieure. C'est le panneau de contreventement qui joue alors le rôle de barrière, avec des valeurs Sd justifiées par essai.

Conclusion

Une coupe de mur à ossature bois n'est pas un empilement décoratif. Chaque couche répond à une fonction, et l'ordre encode la physique du mur : l'eau sort par l'extérieur, la vapeur est freinée à l'intérieur.

Les trois points à retenir :

• Sept couches, deux structurelles. Le reste, c'est de l'enveloppe — et c'est là que ça casse.
• Quatre positions de contreventement sont admises, pas une seule.
• Le pare-pluie mérite plus d'attention que l'ossature : indice UV, Sd, mode de recouvrement.

Une fois le mur vertical maîtrisé, le sujet suivant est la structure horizontale. Nos guides sur les étrésillons de plancher et de charpente et sur ce que contient réellement une maison bois en kit prennent la suite logique.
